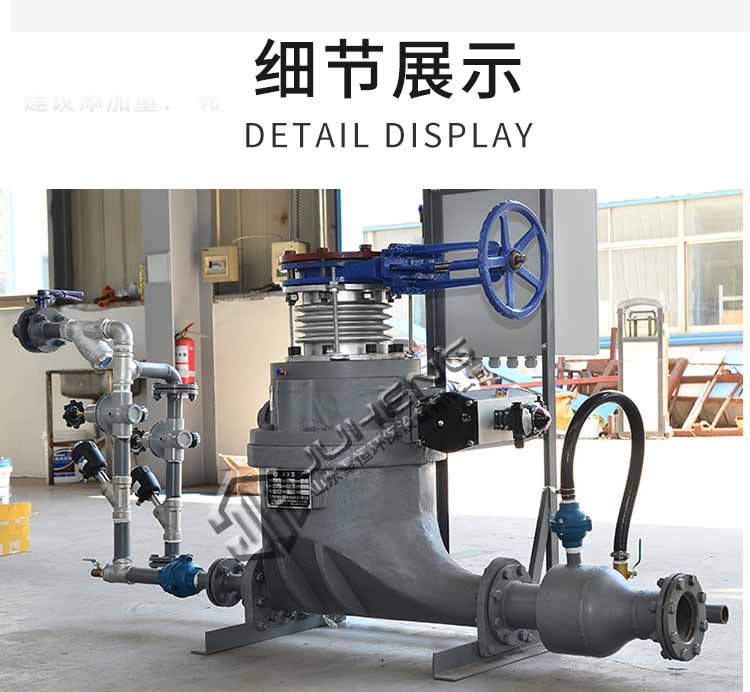

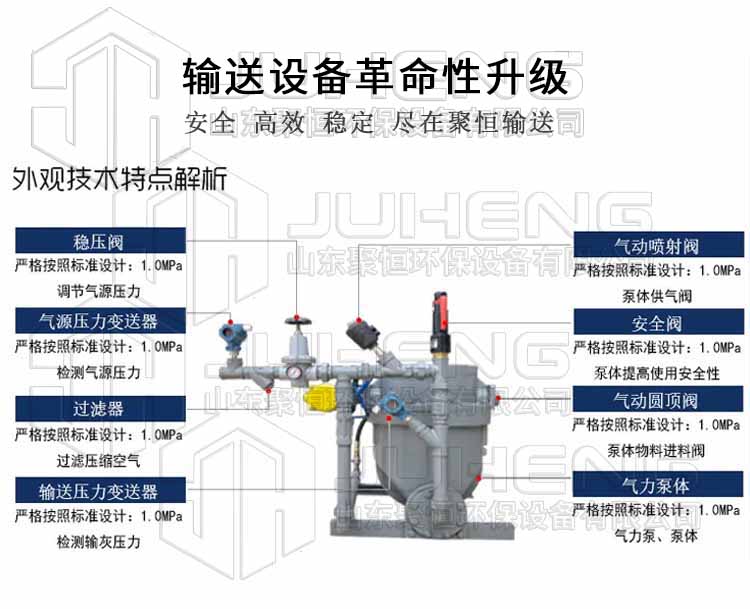

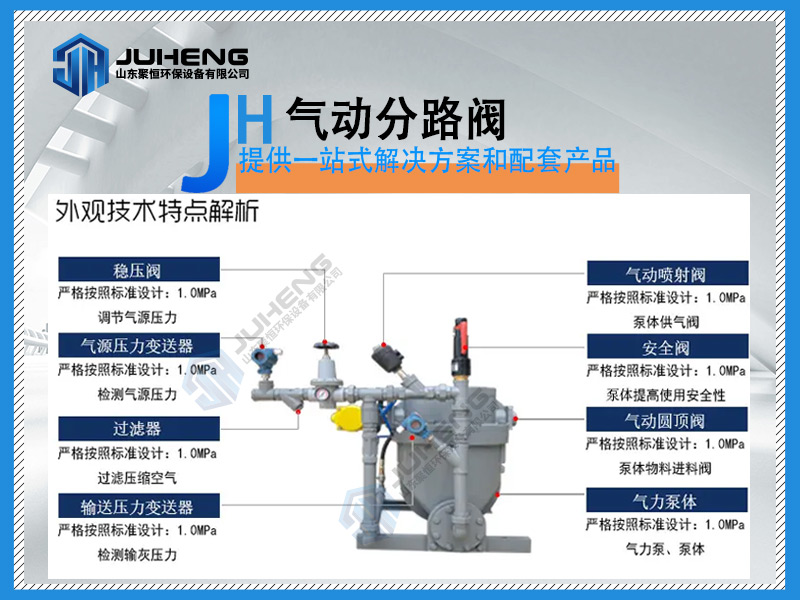

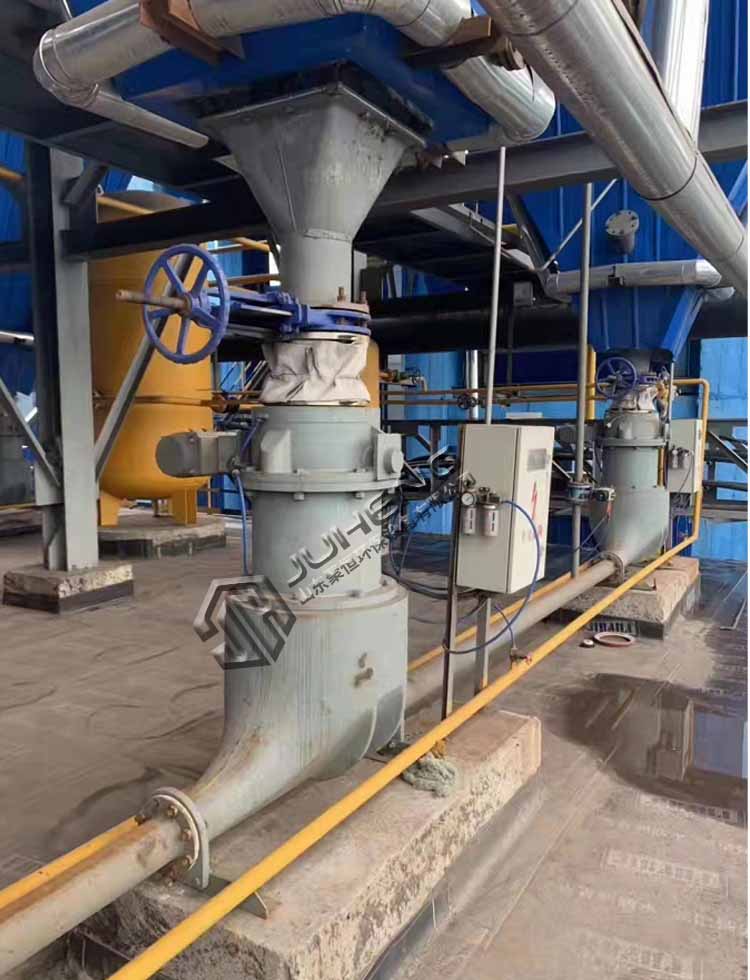

1、灰槽本體；

2、進料圓頂閥；

3、氣控箱（一個灰槽泵配一臺）；

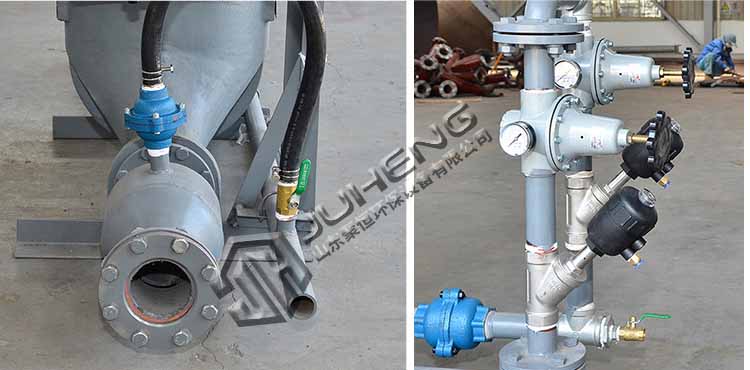

4、進氣管路（一組灰槽共用一個進氣管路，可根據灰槽的數量增設輔助進氣管路，輸送用的壓縮空氣管道的品質一般要求達到壓力露點-10℃或者-20℃）；

5、電控箱（一組灰槽配一個，統一控制一組灰槽泵系統）；

6、輔助噴吹；

7、輸灰管道；

8、進料倉上的料位計；

9、控制用氣用的壓縮空氣管道（一般要求其品質達到壓力露點-40℃）；

10、輸送儲氣罐和儀表儲氣罐；

11、壓力傳感器；

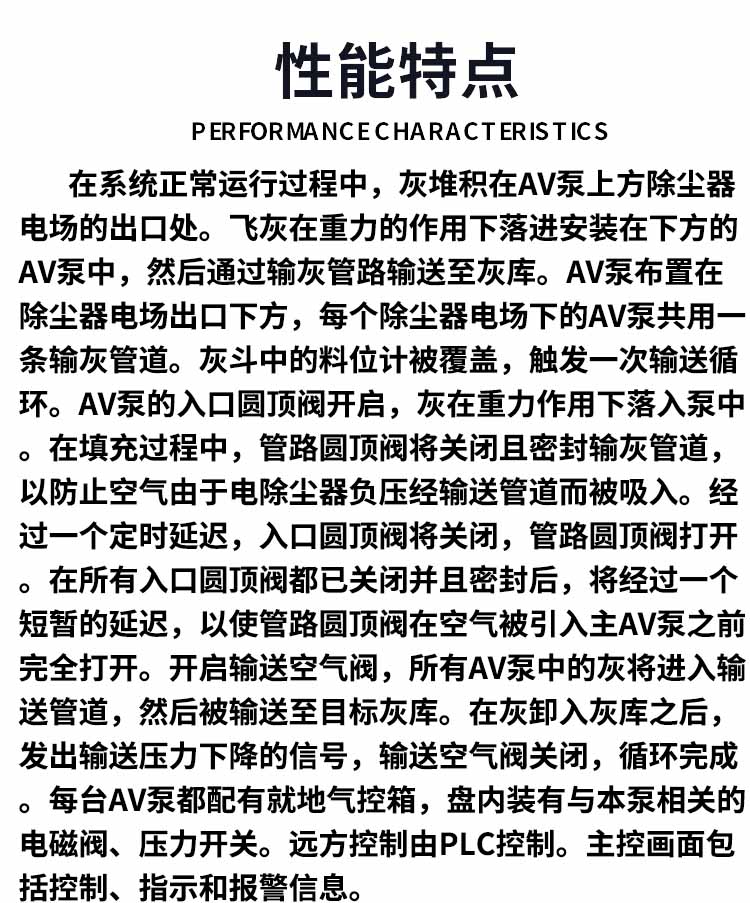

AV泵、密相泵系統的工作原理是密相低速氣力輸送，以低于懸浮速度的速度對物料進行輸送。在此速度下，不同于單獨物料輸送，物料無須與傳輸介質完全混合；物料以連續沙丘狀或氣栓與料栓相間狀態沿著管道運動。一定程度上，該輸送方式允許物料的輸送速度遠遠低于懸浮速度，因此避免了傳統氣力輸送由于物料速度高而引起的常規問題。

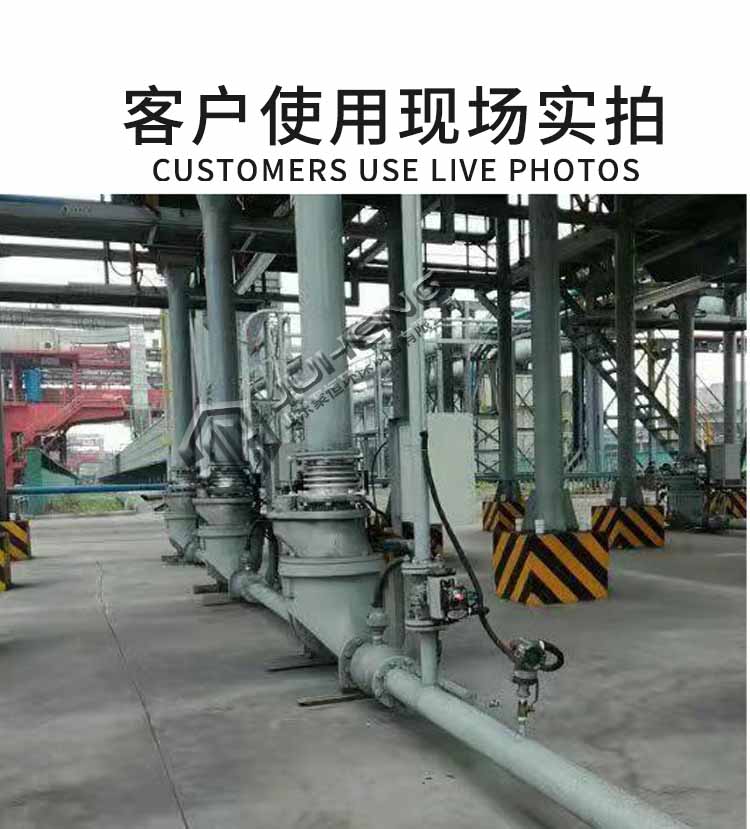

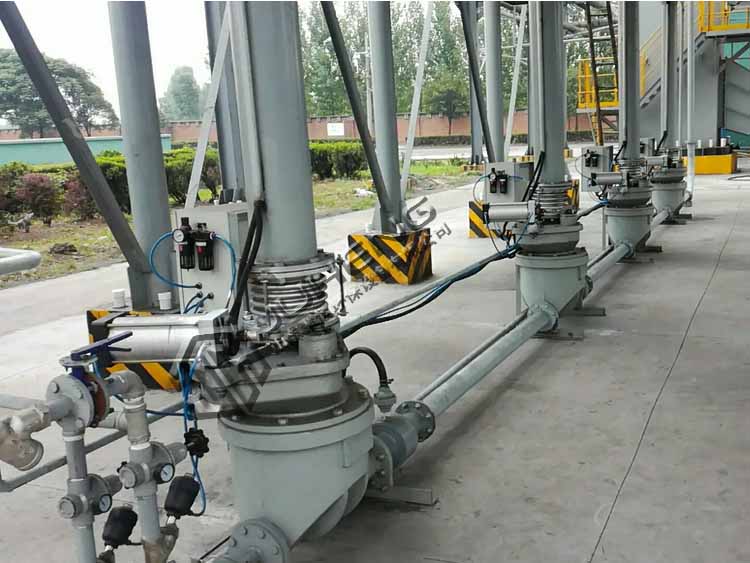

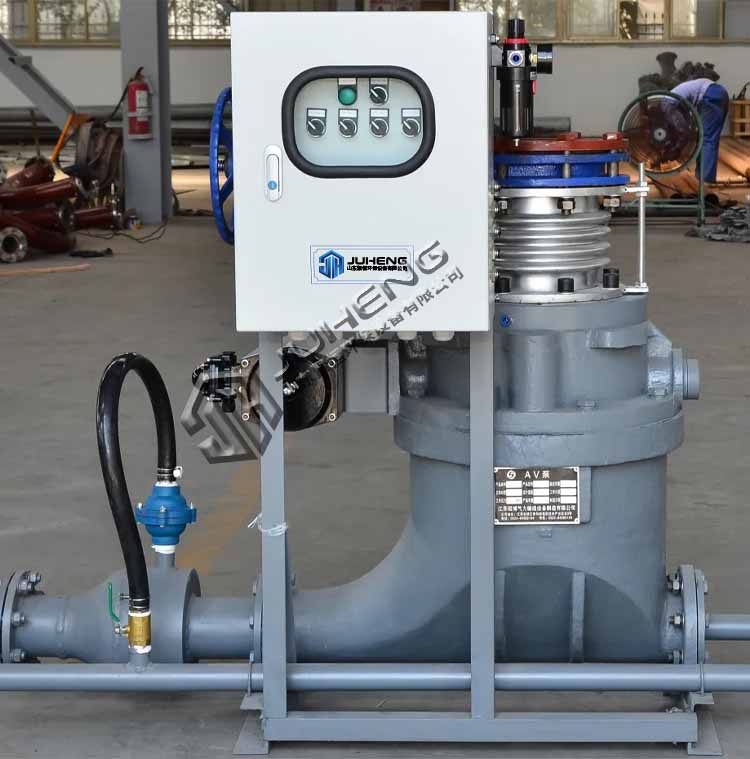

AV泵、密相泵安裝了壓力密封的圓頂閥，該閥門可以穿過靜止的料柱實現關閉。AV泵、密相泵采用底部出料管，系統安裝在AV泵、密相泵輸送系統單元中AV泵、密相泵的安裝底座上。多個給料點串聯為一根輸送管道，所有AV泵、密相泵同步進料。來自一個或多個灰斗料位計的信號，將啟動AV泵、密相泵系統開始輸送循環。
